實驗室氣路設計的重點有哪些？
2022-07-26 17:07:49
對于在設計實驗室的過程中，會涉及到氣路。一般實驗室用氣主要有不燃?xì)怏w(氮?dú)狻⒍趸?、惰性氣體、易燃?xì)怏w、劇毒氣體、助燃?xì)怏w組成。所以在設計實驗室的過程中，就需要考慮到氣體管路的安裝等問題。

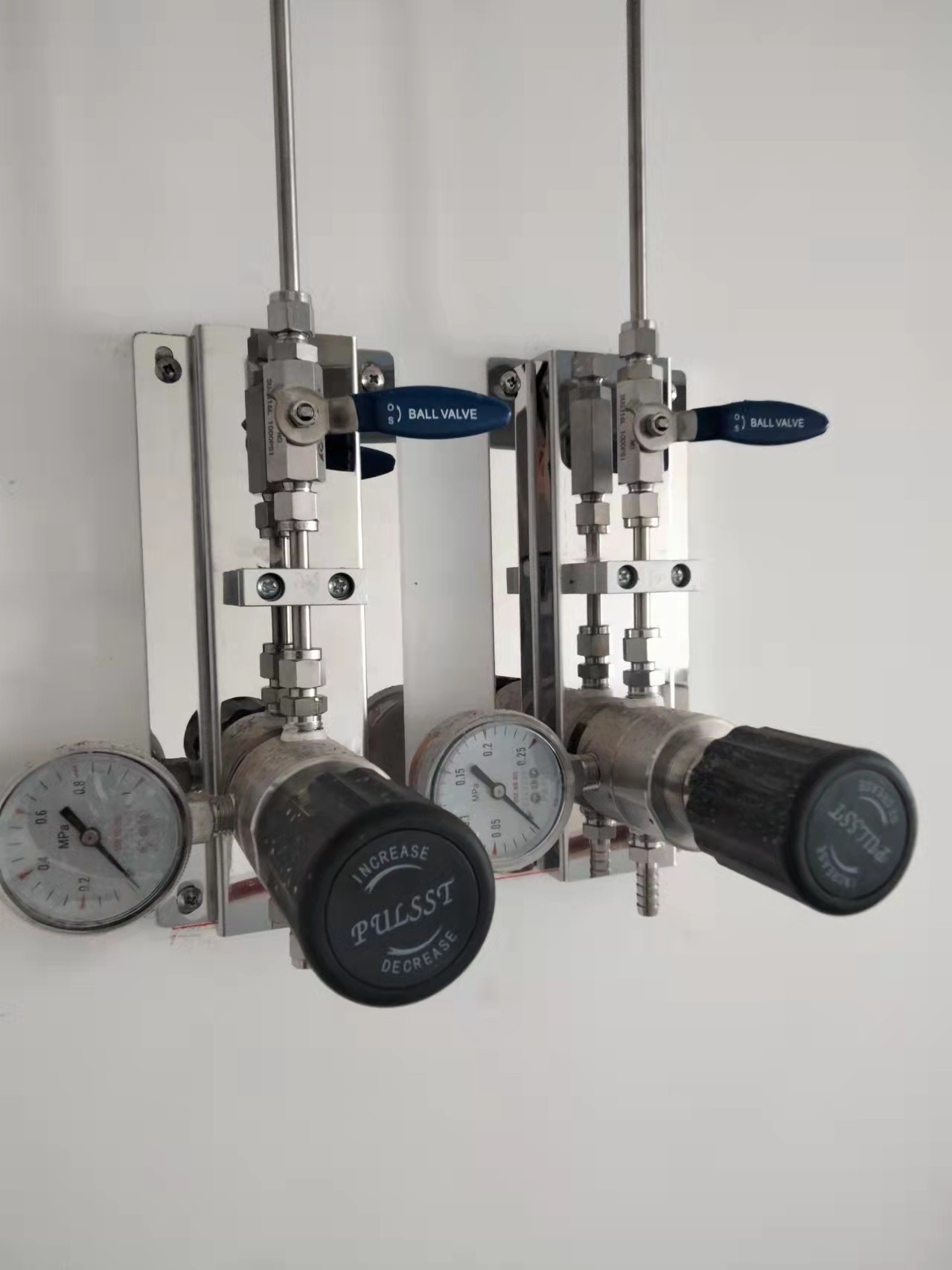

實驗室供氣的方式有兩種，一種是傳統的實驗室內設置鋼瓶分散供氣模式，這種供氣模式為每臺儀器設備單獨配置氣體鋼瓶，分別滿足每臺儀器設備的使用。另一種模式為集中供氣模式，該方式以高壓鋼瓶、杜瓦罐、氣體發生器等作為氣源，通過耐壓不銹鋼管道將氣體輸送到用末端，每個端口的壓力和流量可以按照儀器的要求進行單獨控制，滿足各種儀器設備的使用要求。
隨著技術進步、安全意識的增強分散供氣逐漸淡出人們的視野，取而代之的是安全、便捷、美觀的集中供氣形式。
集中供氣的優點在于，首先解決氣瓶的放置問題。氣瓶間的位置盡量位于與實驗室相對獨立的房間，如果與實驗室在同一大樓內，則氣瓶間的位置要盡量位于人流較少并且獨立的房間，這種方式可使氣瓶與工作人員及儀器完全隔離，即使有害氣體有泄漏，也不會發生直接傷害。
其次氣體混合的問題。將所有載氣氣瓶根據氣體性質分別集中在一個氣瓶間中(其實最主要是將易燃易爆氣體(如H2、天燃?xì)狻⒁胰驳?與助燃?xì)怏w(如氧氣、氯氣)分開存貯。
再次是解決氣瓶壓力的問題。每種氣體可以將多瓶氣體并聯然后通過一個出口統一減壓后運送氣體至使用點。因?yàn)闅馄块g是相對獨立的，整個氣路系統壓力最大的地方也是氣瓶出口處，因此這種方式將氣瓶壓力可能發生的危險縮小至氣瓶間內，可對人體及儀器的傷害可降到最低。
